(Maxim)MAX16927AGTM 帶SPI接口、一款高度集成的TFT-LCD電源轉換器

(Maxim)MAX16927AGTM 帶SPI接口、一款高度集成的TFT-LCD電源轉換器

來源:本站時間:2025-07-11瀏覽數:

MAX16927AGTM是一款高度集成的TFT-LCD電源轉換器,設計用于汽車應用。它集成boost、buck、cuk轉換器以及VCOM緩沖器、柵極驅動器和SPI接口,主要具備以下特點:4.5V至16V (IN3)或3V至5.5V (INA)工作電壓范圍16V輸入、2A buck轉換器用作TFT偏置電源和/或?yàn)槠渌鈬娐诽峁?/p>

MAX16927AGTM是一款高度集成的TFT-LCD電源轉換器,設計用于汽車應用。它集成boost、buck、cuk轉換器以及VCOM緩沖器、柵極驅動器和SPI接口,主要具備以下特點:

4.5V至16V (IN3)或3V至5.5V (INA)工作電壓范圍

16V輸入、2A buck轉換器用作TFT偏置電源和/或?yàn)槠渌鈬娐诽峁?.3V供電

靈活配置,可提供一路大功率正壓輸出(18V/200mA)或者是一路正壓輸出(18V/100mA)和一路負壓輸出(-12V/100mA)

一路正壓柵極電壓轉換器

一路負壓柵極電壓控制器

DAC控制的VCOM緩沖器,具有±1V偏壓

高頻工作

2.1MHz (buck轉換器)

1.2MHz (boost和cuk轉換器)

轉換器可異相工作,以降低EMI,

外部控制擴頻開關工作,用于boost和cuk轉換器

單機模式和SPI控制模式下提供靈活的時序控制

真關斷boost轉換器

低電流關斷模式(< 10μA)

SPI控制接口

內部軟啟動

高溫關斷

-40°C至+105°C工作溫度范圍

通過AEC-Q100認證


簡介

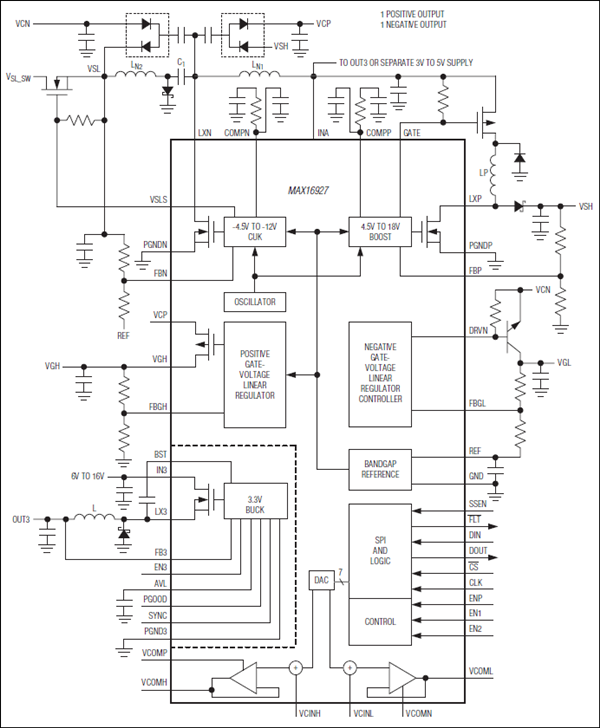

MAX16927AGTM集成了一路buck轉換器、一路boost轉換器、一路cuk轉換器、兩個柵極電壓控制器和兩個VCOM緩沖器,其中一個支持負壓輸出。MAX16927AGTM工作在4.5V至16V電壓范圍,非常適合汽車應用中的TFT-LCD供電。另外,MAX16927AGTM也可工作在3V至5.5V電源。


MAX16927AGTM通過內部SPI接口進行控制和診斷,SPI接口通過內部7位DAC調節VCOM緩沖器輸出,調整范圍為±1V??赏ㄟ^SPI接口或三個預置單機模式之一控制上電和關斷順序。


MAX16927AGTM優化工作在超低EMI,采用擴頻技術抑制峰值干擾。Buck轉換器始終工作在擴頻模式,boost和cuk轉換器則通過外部輸入(SSEN)使能擴頻模式。Boost和cuk轉換器可以采用180度錯相工作,進一步降低EMI。


此外,MAX16927AGTM包括nMOS開關控制輸出,靈活調整負壓VSL輸出順序;器件還包括一個pMOS開關驅動,實現真關斷(True Shutdown?) boost轉換器。


MAX16927AGTM提供48引腳、帶裸焊盤的TQFN封裝,工作在-40°C至+105°C工作溫度范圍。


目標應用

汽車中心顯示器

汽車儀表盤

汽車導航系統


MAX16927AGTM的性能參數如下:

電流 - 供電:10μA

電壓 - 供電:4.5V ~ 16V

工作溫度:-40°C ~ 105°C(TA)

等級:汽車級

資質:AEC-Q100

安裝類型:表面貼裝型

封裝/外殼:48-WFQFN


即刻行動,聯系明佳達(www.77tk.cn )獲取您的MAX16927AGTM專屬報價!
