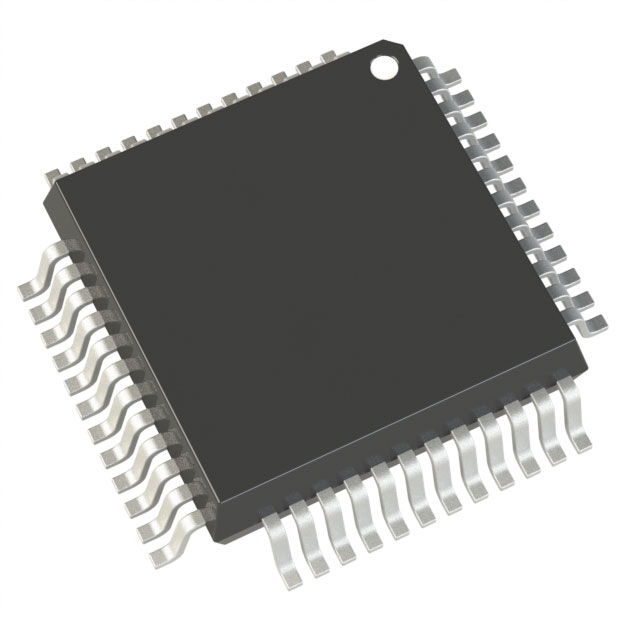

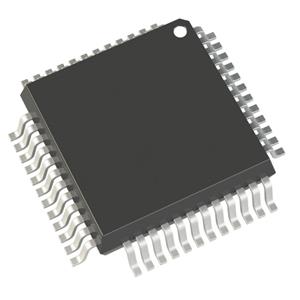

AD7951BSTZ是一款14位、電荷再分配、逐次逼近型（SAR）架構模數轉換器（ADC），采用ADI公司的iCMOS高電壓工藝制造。該器件的輸入范圍和工作模式可通過硬件或?qū)Ｓ弥粚懘信渲枚丝趤砼渲谩D7951內置一個14位高速采樣ADC、一個內部轉換時鐘、一個內部基準電壓源（和緩沖）、糾錯電路，以及串行和并行系統接口端口。在NVST的下降沿，它對IN+和IN?之間的模擬輸入電壓差進行采樣。AD7951具有四種不同的模擬輸入范圍和三種不同的采樣模式：Warp模式適用于最高吞吐量，正常模式適用于最高異步吞吐量，而在脈沖模式下，功耗與吞吐量呈比例關系。工作溫度范圍為?40°C至+85°C。

特征

多引腳/軟件可編程輸入范圍：

5 V、10 V、±5 V、±10 V

輸入范圍/模式選擇：引腳或串行SPI?兼容

吞吐量

1 MSPS（Warp模式）

800 kSPS（正常模式）

670 kSPS（脈沖模式）

14位分辨率、無失碼

積分非線性（INL）：典型值±0.3 LSB，最大值±1 LSB（FSR的±61 ppm）

信噪比（SNR）：85 dB （2 kHz）

iCMOS?工藝技術

5 V內部基準電壓：

典型漂移量為3 ppm/°C；TEMP輸出

無流水線延遲（SAR架構）

并行（14位或8位總線）和串行5 V/3.3 V接口

SPI?-/QSPI?-/MICROWIRE?-/DSP 兼容

功耗：

10 mW（100 kSPS）

235 mW（1 MSPS）

應用

過程控制

醫療儀器

高速數據采集

數字信號處理

儀器儀表

頻譜分析

自動測試設備
