ADAR4001ACPZ 是一款專為相控陣接收應用優化的 2 GHz 至 18 GHz 四輸入單輸出波束形成器集成電路（BFIC）。其基于時間延遲的真實核心確保了無波束偏移的寬帶操作。時間延遲單元（TDU）的滿量程延遲可設置為 254 ps 或 508 ps，最小步長分別為 2 ps 和 4 ps。在 2 GHz 時，這對應于 365° 的相位調整范圍，而在 18 GHz 時，最小相位步長為 13°。

每個路徑還配備了一個31.5 dB數字步進衰減器（DSA），步進大小為0.5 dB。

所有片上寄存器的控制通過簡單的3線或4線串行端口接口（SPI）實現。四個地址引腳允許通過SPI控制同一串行線上的多達16個設備。

片上隨機訪問存儲器（RAM）和先進先出（FIFO）存儲器分別可存儲多達64個和16個波束狀態。片上序列器可用于選擇并切換波束狀態，該狀態可從RAM或FIFO中獲取。

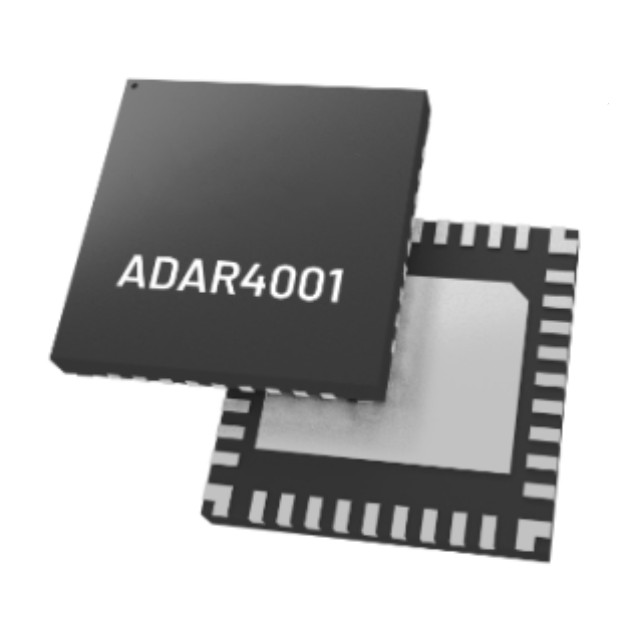

ADAR4001ACPZ采用36引腳6 mm × 6 mm LFCSP封裝，工作溫度范圍為?40°C至+85°C。

ADAR4001ACPZ 的特點

寬帶，2 GHz 至 18 GHz 頻率范圍

四輸入，單輸出

真正的時延核心，實現寬帶無束偏移操作

0 ps 至 508 ps 范圍，分辨率為 4 ps

0 ps 至 254 ps 范圍，分辨率為 2 ps

31.5 dB 增益調節范圍，步進大小為 0.5 dB

4 位引腳可編程設備地址設置

片上序列器

通過寄存器、RAM 或 FIFO 進行波束更新

可編程放大器偏置

ADAR4001ACPZ 的應用

相控陣通信鏈路

衛星通信（SATCOM）

相控陣?yán)走_(dá)

電子戰

測試和測量設備
