82V3399BNLG 是用于 SONET / SDH / 同步以太網設備、DWDM 和無線基站中 Stratum 3、4E、4、SMC、EECOption1、EEC-Option2 時鐘的同步設備定時源的集成單芯片解決方案。

82V3399BNLG 的特點

單芯片 PLL

具有 0.5 mHz 至 560 Hz 的帶寬

為 ITU-T G.8261/G.8262 同步以太網 (SyncE) 提供節點時鐘

超過 GR-253-CORE (OC-192) 和 ITU-T G.813 (STM-64) 抖動產生要求

為蜂窩和 WLL 基站（GSM 和 3G 網絡）提供節點時鐘

為 DSL 接入集中器 (DSLAM) 提供時鐘，特別是為基于日本 TCM-ISDN 網絡定時的 ADSL 設備提供時鐘

為千兆位和萬兆位以太網應用提供時鐘

支持為 IEEE-1588 應用生成時鐘

為同步設備定時源提供集成的單芯片解決方案，包括 Stratum 3、4E、4、SMC、EEC-Option 1 和 EEC-Option 2 時鐘

提供 RMS 相位抖動小于 1 ps 的 SONET 時鐘（12 kHz - 20 MHz）

支持 1PPS 輸入和輸出

采用 PLL 架構，具有出色的抖動性能，并最大限度地減少了外部元件的數量

集成 T0 DPLL 和 T4 DPLL

T4 DPLL 可獨立鎖定或鎖定到 T0 DPLL

支持可編程 DPLL 帶寬（0.5 mHz 至 560 Hz，19 級）和阻尼系數（1.2 至 20，5 級）

支持 1.1X10-5 ppm 絕對保持精度和 4.4X10-8 ppm 瞬時保持精度

支持無沖擊基準切換，可將 T0 DPLL 輸出上的相位瞬變最小化至不超過 0.61 ns

支持可編程輸入輸出相位偏移調整

限制輸出的相位和頻率偏移

提供頻率從 1 Hz (1PPS) 到 644.53125 MHz 的 OUT1~OUT6 輸出時鐘

CMOS 輸出包括 25 MHz、125 MHz 和 156.25 MHz

包括 25.78125 MHz、128.90625 MHz 和 161.1328125 MHz，用于 CMOS 輸出

包括 25 MHz、125 MHz、156.25 MHz、312.5 MHz 和 625 MHz，用于差分輸出

差分輸出包括 25.78125 MHz、128.90625 MHz、161.1328125 MHz、322.265625 MHz 和 644.53125 MHz

提供頻率從 1 (1PPS) 到 625 MHz 的 IN1~IN6 輸入時鐘

包括用于 CMOS 輸入的 25 MHz、125 MHz 和 156.25 MHz

差分輸入包括 25 MHz、156.25 MHz、312.5 MHz 和 625 MHz

內部 DCO 可由外部處理器控制，用于生成 IEEE-1588 時鐘

支持由內部狀態機控制的強制或自動工作模式切換。支持自由運行、鎖定和保持模式

支持手動和自動選擇輸入時鐘開關

時鐘失效時支持自動無中斷選定輸入時鐘切換

支持三種輸入時鐘源：STM-N 或 OC-n 恢復時鐘、PDH 網絡同步定時和外部同步參考定時

提供 2 kHz、4 kHz 或 8 kHz 幀同步輸入信號，以及 kHz 或 8 kHz 幀同步輸出信號

提供 1PPS 同步輸入信號和 1PPS 同步輸出信號

為 BITS、GPS、3G、GSM 等提供輸出時鐘

支持 PECL/LVDS 和 CMOS 輸入/輸出技術

支持主時鐘校準

支持主/從應用（兩個芯片一起使用），實現單芯片故障時的系統保護

支持 Telcordia GR-1244-CORE、Telcordia GR-253-CORE、ITU-T G.812、ITU-T G.8262。ITU-T G.813 和 ITU-T G.783 建議

I2C 和串行微處理器接口模式

IEEE 1149.1 JTAG 邊界掃描

單路 3.3 V 工作電壓，帶 5 V 容差 CMOS 輸入/輸出

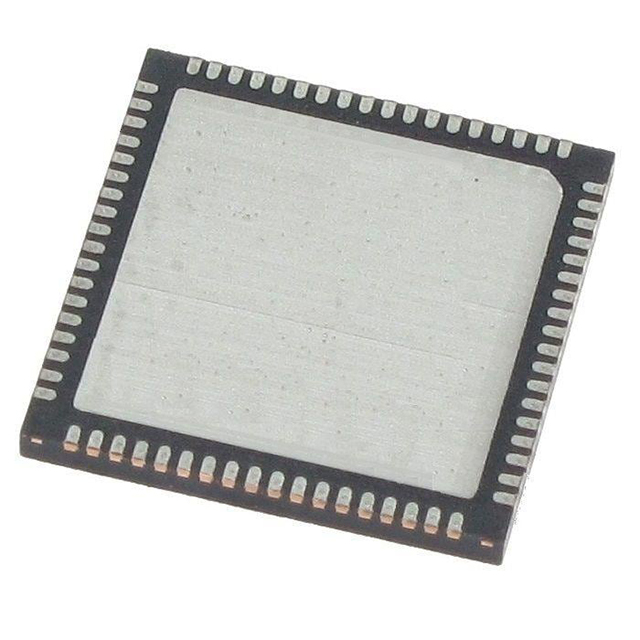

72 引腳 QFN 封裝，提供綠色封裝選項

82V3399BNLG 的應用

千兆位以太網和萬兆位以太網

BITS/SSU

SMC/SEC（SONET/SDH）

DWDM 交叉連接和傳輸設備

同步以太網設備

中央辦公室定時源和分配

核心和接入 IP 交換機/路由器

千兆位和兆位 IP 交換機/路由器

IP 和 ATM 核心交換機和接入設備

蜂窩和 WLL 基站節點時鐘

寬帶和多業務接入設備
