TPS92519QDAPRQ1是一款單片雙路同步降壓 LED 驅動器，具有 4.5V 至 65V 寬工作輸入電壓范圍，可獨立為兩串串聯的 LED 供電。 實施自適應導通時間平均電流模式控制功能，經設計可與分流 FET 調光技術和基于 LED 矩陣管理器的動態光束前照燈兼容。自適應導通時間控制功能可提供近乎恒定的開關頻率，可使用 FSET 輸入來設置該開關頻率。電感器電流感應和閉環反饋功能可在較寬的輸入電壓、輸出電壓和環境溫度范圍內實現 ±4% 以上的精度。

高性能 LED 驅動器可使用模擬調光或 PWM 調光技術來單獨調制 LED 電流。通過在高阻抗模擬調整 (IADJ) 輸入范圍內將電壓從 140mV 改變?yōu)?2.45V，可獲得超過 16:1 范圍的線性模擬調光響應。通過使用所需占空比和頻率直接調制對應的 UDIM 輸入引腳，實現 LED 電流的 PWM 調光。該器件支持高頻分流 FET 調光，并與使用 LED 矩陣管理器的像素控制技術兼容。

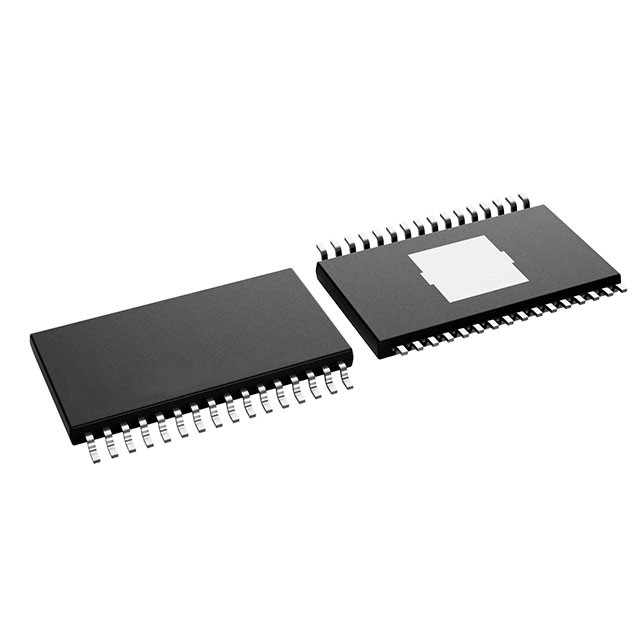

TPS92519QDAPRQ1采用 8.1mm × 11mm 熱增強型 32 引腳 HTSSOP 封裝，具有 2.75mm × 3.45mm 的底部外露焊盤。

特性

? 符合面向汽車應用的 AEC-Q100 標準

– 1 級：–40°C 至 125°C 的工作環境溫度范圍

– 器件 HBM 分類等級 H1C

– 器件 CDM 分類等級 C2

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

? 4.5V 至 65V 的寬輸入電壓范圍

? 輸出電流高達 2A，精度為 4%

? 自適應導通時間平均電流控制

? 標稱開關頻率

– 通道 1 和通道 2 為 385kHz 和 435kHz

– 通道 1 和通道 2 為 2MHz 和 2.1MHz

? 高級調光操作

– 精確模擬調光

– 支持外部 PWM 調光輸入

– 針對外部分流調光（包括 LED 矩陣管理器）進行優化

? 開關逐周期過流保護

? 開關過熱保護

? LED 開路和短路故障監控和報告

應用

? 汽車前照燈和自適應 LED 驅動模塊
